Przygotowanie powierzchni stali przed malowaniem – normy, metody i wymagania

Prawidłowe przygotowanie powierzchni stali przed malowaniem polega na usunięciu oleju, smaru, rdzy, zgorzeliny, luźnych starych powłok, pyłu i innych zanieczyszczeń oraz uzyskaniu stopnia czystości i profilu wymaganego przez system malarski. Przed aplikacją trzeba też skontrolować sole rozpuszczalne i ryzyko kondensacji.

To właśnie przygotowanie podłoża w dużej mierze decyduje o tym, czy powłoka antykorozyjna będzie pracowała przez zakładany okres, czy zacznie przedwcześnie pęcherzyć, łuszczyć się lub odspajać.

W warunkach przemysłowych samo stwierdzenie „metal jest czysty” nie wystarcza. Powierzchnia może wyglądać prawidłowo, a nadal zawierać niewidoczny film olejowy, pył znajdujący się w profilu albo rozpuszczalne sole.

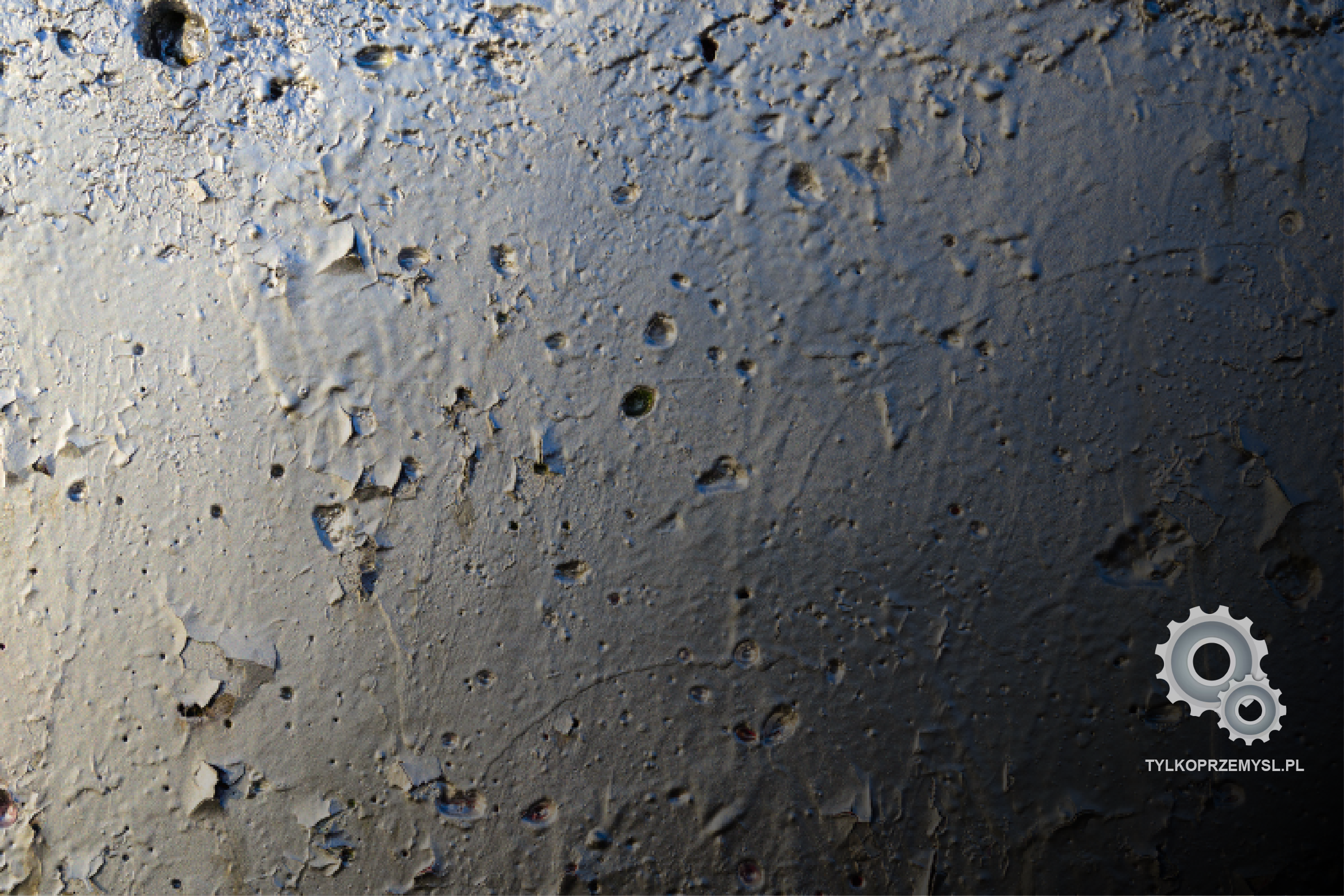

Dlaczego przygotowanie powierzchni decyduje o trwałości powłoki?

Nawet wysokiej jakości farba nie skompensuje źle przygotowanego podłoża. Olej utrudnia zwilżanie powierzchni, pył może tworzyć warstwę oddzielającą, pozostałości korozji osłabiają kontakt z metalem, a nieprawidłowy profil może ograniczyć mechaniczne zakotwienie powłoki lub doprowadzić do niedostatecznego pokrycia jej wierzchołków.

Przyczepność farby do powierzchni metalowej zależy m.in. od:

• czystości chemicznej podłoża,
• profilu powierzchni,
• rodzaju primera,
• warunków aplikacji,
• braku kondensacji,
• kompatybilności kolejnych warstw.

Do typowych przyczyn przedwczesnego odspajania należą tłuszcz, olej, pył, sole, rdza, zgorzelina, wilgoć i aplikacja poza warunkami określonymi w dokumentacji systemu malarskiego.

Jak ocenić stan stali przed rozpoczęciem przygotowania?

Metodę przygotowania powierzchni trzeba dobrać dopiero po określeniu stanu podłoża. Inaczej postępuje się z nową stalą pokrytą zgorzeliną, inaczej z powierzchnią skorodowaną, starą powłoką lakierową, stalą nierdzewną czy powierzchnią ocynkowaną.

ISO 8501-1:2007 opisuje stopnie skorodowania i stopnie przygotowania stali oraz pozostaje aktualną opublikowaną wersją normy, choć ISO pracuje już nad jej następcą. (ISO)

Stopnie skorodowania według ISO 8501-1

Klasy A–D odnoszą się do stanu powierzchni przed czyszczeniem. W praktyce uwzględniają udział zgorzeliny walcowniczej, rozwój korozji oraz obecność wżerów.

Nie należy jednak sprowadzać oceny do litery z tabeli. Stan początkowy powierzchni wpływa na:

• wymagany czas obróbki,
• dobór ścierniwa,
• ryzyko pozostania produktów korozji,
• ostateczny wygląd i profil podłoża.

Starej farby nie zawsze trzeba usuwać w całości. Jeżeli powłoka ma dobrą przyczepność, jest kompatybilna z nowym systemem i projekt dopuszcza renowację miejscową, możliwe jest pozostawienie jej części po odpowiednim przygotowaniu.

Jak przygotować stal przed malowaniem – kolejność prac

Prawidłowy proces nie zaczyna się od piaskowania. Najpierw trzeba usunąć zanieczyszczenia, które podczas dalszej obróbki mogłyby zostać rozprowadzone lub wtłoczone w profil powierzchni.

1. Ocenić rodzaj i stan podłoża.
2. Usunąć olej i smar.
3. Przygotować ostre krawędzie, spoiny i wady powierzchni.
4. Usunąć rdzę, zgorzelinę i nietrwałe stare powłoki.
5. Uzyskać wymagany stopień przygotowania.
6. Skontrolować profil powierzchni.
7. Usunąć i ocenić pył.
8. Sprawdzić zanieczyszczenia rozpuszczalne w wodzie, jeśli wymaga tego specyfikacja.
9. Zmierzyć warunki klimatyczne.
10. Nałożyć primer w czasie i warunkach określonych przez producenta.

Odtłuszczanie metalu przed malowaniem – dlaczego robi się je przed piaskowaniem?

Olej i smar należy usunąć przed intensywną obróbką mechaniczną lub strumieniowo-ścierną. W przeciwnym razie zanieczyszczenia mogą zostać rozmazane po powierzchni albo wtłoczone w profil, przez co stal będzie wyglądała na czystą, lecz nadal może mieć warstwę pogarszającą przyczepność farby.

Czym odtłuścić metal przed malowaniem?

W przemyśle stosuje się różne technologie zależnie od rodzaju zabrudzenia i procesu.

Benzyna ekstrakcyjna może rozpuszczać część olejów, ale nie powinna być traktowana jako uniwersalny standard przygotowania podłoża. Przy niewłaściwej technice można jedynie przenieść zanieczyszczenie w inne miejsce.

Czystości nie należy też oceniać „na dotyk”. Pomocniczo można stosować test zwilżania powierzchni, ale kryterium odbioru powinno wynikać ze specyfikacji technologicznej.

Usuwanie rdzy, zgorzeliny i starych powłok

Metodę czyszczenia trzeba dobrać do wymaganego stopnia przygotowania, geometrii elementu i systemu malarskiego. Szczotka druciana może wystarczyć w lokalnej renowacji, ale nie daje efektu równoważnego obróbce strumieniowo-ściernej.

Do metod mechanicznych należą m.in.:

• szczotki druciane,
• szlifowanie,
• papier ścierny,
• narzędzia igłowe,
• tarcze włókninowe.

Stopnie St odnoszą się do przygotowania za pomocą narzędzi ręcznych i mechanicznych, natomiast Sa – do obróbki strumieniowo-ściernej.

ISO 8504-2:2019 opisuje metody abrasive blast-cleaning, ich skuteczność, wyposażenie i obszary zastosowania. Norma pozostaje opublikowana, choć ISO prowadzi już prace nad kolejną edycją. (ISO)

Sa 1, Sa 2, Sa 2½ i Sa 3 – co oznaczają?

Stopnie Sa opisują wizualny poziom oczyszczenia stali po obróbce strumieniowo-ściernej. Nie określają konkretnej chropowatości. Powierzchnia Sa 2½ może mieć różny profil w zależności od użytego ścierniwa, granulacji i parametrów procesu, dlatego stopień czystości i profil muszą być kontrolowane osobno.

Nie należy więc pisać: „Sa 2½ oznacza profil 50 µm”. To dwa różne parametry.

Spoiny, krawędzie i wady powierzchni

Powierzchnia może osiągnąć wymagany stopień Sa, a mimo to nadal być niewłaściwie przygotowana na ostrych krawędziach, spoinach i odpryskach spawalniczych. ISO 8501-3:2025 definiuje trzy stopnie przygotowania takich miejsc z myślą o skutecznej ochronie antykorozyjnej. (ISO)

Ostre krawędzie są problematyczne, ponieważ farba ma tendencję do tworzenia na nich cieńszej warstwy.

Przed piaskowaniem należy więc zwrócić uwagę na:

• odpryski spawalnicze,
• zadziory,
• podtopienia,
• nierówności,
• ostre krawędzie,
• inne widoczne niedoskonałości.

Profil powierzchni – ile chropowatości potrzeba?

Profil powinien odpowiadać wymaganiom konkretnego systemu malarskiego. Zbyt gładka powierzchnia może ograniczać mechaniczne zakotwienie powłoki, natomiast zbyt głęboki profil może prowadzić do niedostatecznego przykrycia jego wierzchołków przez primer.

ISO 8503-1:2012 określa wymagania dla komparatorów profilu powierzchni stosowanych po obróbce śrutem lub gritem i pozostaje aktualną normą. (ISO)

Profil można kontrolować m.in. za pomocą:

• komparatora,
• taśmy replikacyjnej,
• profilometru.

Parametrów Ra, Rz i innych miar chropowatości nie należy stosować zamiennie. Specyfikacja powinna określać zarówno wymagany parametr, jak i metodę jego pomiaru.

Pył po piaskowaniu – dlaczego przedmuchanie może nie wystarczyć?

Pył pozostawiony w profilu może ograniczać rzeczywisty kontakt farby ze stalą i działać jak warstwa oddzielająca. ISO 8502-3:2017 opisuje ocenę pyłu metodą taśmy samoprzylepnej, uwzględniając zarówno ilość, jak i wielkość cząstek. Test może być wykorzystywany także jako kryterium pass/fail. (ISO)

Szczególnej uwagi wymaga również sprężone powietrze używane do oczyszczenia podłoża. Jeśli zawiera wodę lub olej pochodzący z instalacji kompresora, świeżo przygotowana powierzchnia może zostać ponownie zanieczyszczona.

Sole rozpuszczalne – niewidoczne zagrożenie pod farbą

Sole mogą pozostać na powierzchni mimo bardzo dobrego wyglądu wizualnego. Zamknięte pod powłoką mogą sprzyjać procesom osmotycznym, powstawaniu pęcherzy oraz korozji podpowłokowej. W wymagających systemach do ich oceny wykorzystuje się ekstrakcję metodą Bresle’a i pomiar przewodności.

ISO 8502-6:2020 opisuje pobieranie rozpuszczalnych zanieczyszczeń za pomocą elastycznej komórki Bresle’a. Norma nadal obowiązuje, ale przygotowywane jest jej kolejne wydanie. (ISO)

ISO 8502-9:2020 określa terenową konduktometryczną metodę oceny powierzchniowej ilości soli rozpuszczalnych. Nie identyfikuje osobno chlorków, siarczanów czy sodu – ocenia całkowite zanieczyszczenie jonowe. Także ta norma jest obecnie w trakcie rewizji. (ISO)

Nie istnieje jedna dopuszczalna wartość soli właściwa dla wszystkich farb. Kryterium powinno wynikać z projektu, warunków eksploatacji i TDS systemu.

Temperatura, wilgotność i punkt rosy przed malowaniem

Przed aplikacją trzeba sprawdzić ryzyko kondensacji na stali. ISO 8502-4:2017 dotyczy właśnie szacowania prawdopodobieństwa kondensacji i może służyć do oceny, czy warunki na stanowisku są odpowiednie do malowania. (ISO)

Należy zmierzyć:

• temperaturę powietrza,
• wilgotność względną,
• temperaturę podłoża,
• punkt rosy.

Popularne „minimum 3°C nad punktem rosy” nie powinno być przedstawiane jako bezwzględna reguła dla każdego produktu. Kryterium trzeba sprawdzić w specyfikacji i karcie technicznej konkretnego systemu malarskiego.

Stal nierdzewna – przygotowanie przed malowaniem

Stal nierdzewna wymaga innego podejścia niż skorodowana stal węglowa. Najważniejsze są dokładne odtłuszczenie, uzyskanie odpowiedniego profilu i uniknięcie kontaminacji żelazem. Brak widocznej rdzy nie oznacza, że gładka pasywna powierzchnia zapewni odpowiednią przyczepność farby.

Należy stosować:

• osobne narzędzia,
• czyste ścierniwo,
• szczotki, które nie pracowały wcześniej na stali węglowej,
• primer dobrany do danego podłoża.

Nowa stal i powierzchnie ocynkowane także wymagają przygotowania

Nowa lub ocynkowana powierzchnia nie jest automatycznie gotowa do malowania. Może zawierać oleje technologiczne, pozostałości środków ochronnych, produkty reakcji powierzchniowych albo mieć zbyt małą chropowatość dla konkretnego systemu.

ISO 12944-4:2017 obejmuje m.in. stal niepowlekaną, powierzchnie metalizowane, ocynkowane ogniowo, elektrolitycznie i wcześniej malowane. Norma została potwierdzona jako aktualna w 2023 r. (ISO)

Przygotowanie starej powłoki do ponownego malowania

Przed renowacją trzeba ocenić nie tylko rdzę, ale także przyczepność i kompatybilność starej powłoki. Stabilnej warstwy nie zawsze trzeba usuwać w całości, lecz zwykle wymaga ona umycia, odtłuszczenia, usunięcia słabo związanych fragmentów i odpowiedniego zmatowienia.

Przy powłokach chlorokauczukowych, poliwinylowych lub innych starych systemach trzeba sprawdzić:

• rodzaj istniejącej farby,
• kompatybilność nowej powłoki,
• wymagany rozcieńczalnik,
• zalecenia producenta.

Czy można malować bezpośrednio na rdzę?

Farba opisana jako przeznaczona „bezpośrednio na rdzę” nie oznacza braku przygotowania powierzchni. Luźna rdza, łuszcząca się stara farba, smar, olej i zabrudzenia nadal muszą zostać usunięte zgodnie z kartą techniczną produktu.

Takie systemy mogą tolerować pewien poziom mocno związanej korozji, ale nie zamieniają skorodowanego i zabrudzonego podłoża w powierzchnię gotową do malowania.

Kontrola jakości przed nałożeniem farby

Odbiór przygotowanej powierzchni powinien obejmować więcej niż ocenę wzrokową. W wymagających systemach kontroluje się stopień przygotowania, profil, pył, sole oraz warunki klimatyczne.

Najczęstsze błędy przy przygotowaniu stali

1. Piaskowanie zatłuszczonego podłoża.
2. Ocena czystości wyłącznie wzrokiem.
3. Mylenie Sa 2½ z określoną chropowatością.
4. Pominięcie pyłu pozostającego w profilu.
5. Brak kontroli soli w wymagającym systemie.
6. Malowanie wilgotnej stali.
7. Ignorowanie punktu rosy.
8. Pozostawienie ostrych krawędzi.
9. Przedmuchiwanie powierzchni zabrudzonym powietrzem.
10. Zbyt długi odstęp między przygotowaniem a primerem.
11. Malowanie na luźną rdzę.
12. Nakładanie nowej farby na nieznaną starą powłokę bez sprawdzenia kompatybilności.

Przygotowanie powierzchni przed malowaniem – najczęstsze pytania

Jak prawidłowo przygotować stal przed malowaniem – 10 punktów kontroli

1. Zidentyfikuj rodzaj podłoża.
2. Oceń korozję i stan starej powłoki.
3. Usuń oleje i smary.
4. Przygotuj spoiny i ostre krawędzie.
5. Usuń rdzę, zgorzelinę i nietrwałe powłoki.
6. Osiągnij wymagany stopień Sa lub St.
7. Zmierz profil powierzchni.
8. Usuń i skontroluj pył.
9. Sprawdź sole, jeśli wymaga tego specyfikacja.
10. Zweryfikuj warunki klimatyczne i zastosuj primer zgodnie z TDS.

Najważniejsza zasada jest prosta: przygotowanie powierzchni stali nie kończy się wtedy, gdy metal „wygląda czysto”. Profesjonalny odbiór zaczyna się właśnie w tym miejscu — od kontroli profilu, pyłu, soli, warunków klimatycznych i zgodności z wymaganiami konkretnego systemu malarskiego.

Źródła

• Bajat JB, Gospodinova DN, Mišković-Stanković VB, Jančić-Heinemann RM. Steel surface preparation prior to painting and its impact on protective performance of organic coating. Progress in Organic Coatings. 2015;78:1–10. doi:10.1016/j.porgcoat.2014.12.015. Artykuł analizuje wpływ odtłuszczania, szlifowania, trawienia kwasowego, hydroczyszczenia i mokrego czyszczenia strumieniowo-ściernego na strukturę powierzchni stali, przyczepność powłoki oraz ochronę antykorozyjną. https://www.sciencedirect.com/science/article/abs/pii/S030094401400263X

• Sotoodeh K. Coating Failure Prevention for Industrial Valves by Substrate Surface Preparation in Offshore Oil and Gas Industry: A Literature Review. Journal of Failure Analysis and Prevention. 2022;22:1059–1067. doi:10.1007/s11668-022-01394-w. Publikacja przeglądowa dotyczy wpływu zgorzeliny, rdzy, pyłu, soli i innych zanieczyszczeń oraz metod chemicznych, mechanicznych, wodnych i strumieniowo-ściernych na trwałość, przepuszczalność i przyczepność powłok ochronnych. https://doi.org/10.1007/s11668-022-01394-w

• Varacalle DJ, Guillen DP, Deason DM, Rhodaberger W, Sampson E. Effect of grit-blasting on substrate roughness and coating adhesion. Journal of Thermal Spray Technology. 2006;15(3):348–355. doi:10.1361/105996306X124347. Artykuł bezpośrednio opisuje zależność między parametrami obróbki gritem, uzyskaną chropowatością stalowego podłoża oraz przyczepnością powłoki. https://doi.org/10.1361/105996306X124347

• Chander KP, Vashista M, Sabiruddin K, Paul S, Bandyopadhyay PP. Effects of grit blasting on surface properties of steel substrates. Materials & Design. 2009;30(8):2895–2902. doi:10.1016/j.matdes.2009.01.014. Publikacja bada wpływ obróbki gritem na właściwości powierzchni stali, w tym chropowatość, stan warstwy wierzchniej, usuwanie materiału i parametry istotne dla dalszego nanoszenia powłok. https://doi.org/10.1016/j.matdes.2009.01.014

• Tawade P, Shembale S, Hussain S, et al. Effects of different grit blasting environments on the prepared steel surface. Journal of Thermal Spray Technology. 2023;32:1535–1553. doi:10.1007/s11666-023-01585-3. Artykuł analizuje wpływ suchego i mokrego środowiska obróbki gritem na chropowatość, umocnienie warstwy wierzchniej, uszkodzenia podpowierzchniowe oraz ryzyko zanieczyszczenia stali, szczególnie w środowisku zasolonym. https://doi.org/10.1007/s11666-023-01585-3
